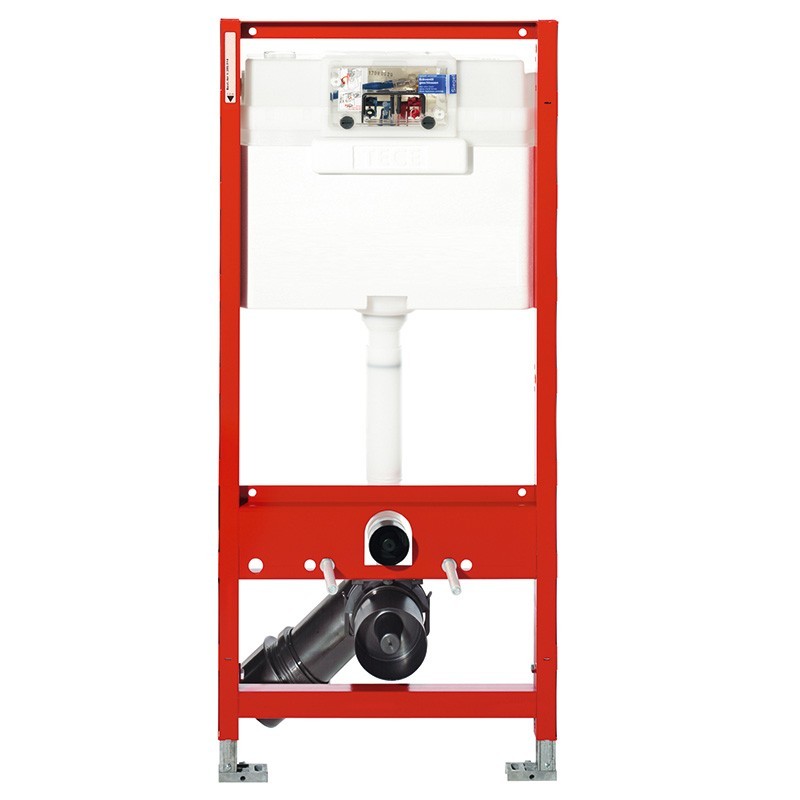

Bâti-support de toilette

Finition : Rouge

Bâti-support certifié NF

Réservoir :
Réservoir d’une contenance de 10 litres avec déclenchement frontal.
Réservoir en PE-HD moulé en une seule pièce, avec isolation phonique et anti-condensation en PSE sur ses 5 faces.
Silent blocks sur les 4 fixations du réservoir pour isolation phonique.
Cloche de chasse à économie d’eau, type A2 (NF) avec système de chasse double commande et volume de chasse réglable.
Plage de réglage gros volume de 4.5/6/7.5/9 litres (réglage usine 6 litres), petit volume de 3 litres, deuxième rinçage possible avec le volume résiduel.
Débit de chasse normalisé de 2,3 l/s .Débit réglable à l’aide d’un kit de bagues optionnel sur une plage de +20%(sans bague), +10%, -10%, -20%.
Vanne d’alimentation et de raccordement du réservoir pré-montés avec raccord 1/2» femelle, raccordement positionnable sur le côté ou le dessus du réservoir.
Possibilité de raccordement du robinet d’alimentation à l’interieur du réservoir.
Robinet d’arrêt intérieur manuel.
Robinet flotteur type F1 (NF), classement acoustique I et débit de 0.13l/s.
Bloc de détourage polystyrène fourni pour réservation plaque de commande (ép. 100mm).
Maintenance entièrement réalisable depuis l’ouverture derrière la plaque de déclenchement

Structure du bâti :
Châssis en acier thermolaqué finition peinture epoxy rouge.
Pieds réglables en hauteur (de 0 à 200mm) avec système de frein de pied permettant une large plage d’épaisseur de chape et de finition, vis de fixation M6 et chevilles fournies.
Localisation de la cote à 1 mètre du sol fini par une étiquette sur le montant du bâti.
Paire de patte de fixation murale réglables en profondeur fournies,
Jeu de 2 manchettes avec joints pour liaison cuvette.
Pipe d’évacuation DN90 en PP, avec manchette DN90/100 en PVC servant également pour l’évacuation horizontale.
Etrier de clipsage rapide de l’évacuation.
Capuchons pointeau (x2) pour centrage du perçage de la cloison.
Inserts de fixation de la cuvette à écartement standard de 180mm.
Tiges filetées avec inserts et boulons M12 pour fixation de la cuvette, y compris rondelles de centrage et capuchons de finition.
Châssis en acier thermolaqué finition peinture epoxy
Réservoir en PE-HD moulé
Châssis en acier thermolaqué finition peinture époxy
Réservoir en PE-HD moulé

Dimensions (mm) : 500 x 160 x 1320
